產品特點：
(KTR ROTEX-GS 脹緊式軸套聯軸器,ROTEX-GS 軸套聯軸器)(KTR ROTEX-GS 微型無齒隙彈性聯軸器,ROTEX-GS 微型聯軸器)
●無齒隙的連接，用于小扭矩的測量傳動
●尺寸小，轉動慣量小
●免維護，便于目測檢查
●不同硬度的彈性體可供選擇
●成品孔徑公差按照ISO標準為H7（夾緊式軸套除外），孔徑Ф6以上按標準DIN 6885/1，鍵槽寬JS9
●有符合歐洲EC標準94/9/EC的防爆證書（只針對1.0型和2.1型軸套）
●有符合歐洲EC標準94/9/EC的防爆證書 (防爆證書ATEX95)

(KTR ROTEX-GS 微型無齒隙彈性聯軸器,ROTEX-GS 微型聯軸器)

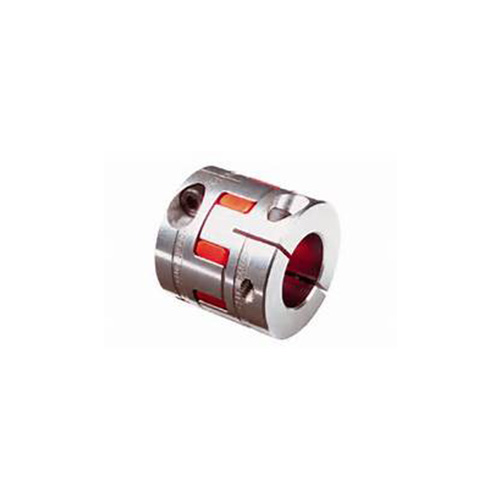

ROTEX® GS聯軸器由三個部件組成，可方便地軸向安裝。在預應力作用下保證了無齒隙的傳動。同時其良好的剛性與優化的減振性能的完美組合，極大地改善了傳動系統的動態特性。該結構型式使得安裝極為方便，可節省安裝時間。

直齒型彈性體在預應力下安裝，使得彈性體表面承受一定的預壓力，從而使聯軸器系統的剛性更好。彈性蔭可補償安裝偏差，在徑向上由內置腹板支撐，從而避免了高速或加速旋轉時產生過大的內部變形。以上特點保證了聯軸器的長期平穩運行。

軸套的爪蔭和彈性體的爪齒均有倒角，裝配時便于“盲裝”。彈性體蔭側上的小凸柱是為了減小彈性體蔭側與軸套的接觸面積。安裝時確保軸套間距尺寸E，就可確保聯軸器的糾偏能力。軸套對插裝配時的插入力大小取決于彈性體的硬度和受預壓力大小。（參見安裝說明書KTR-N45510）

右圖所示的間隙"S"確保了聯軸器的電絕緣性，  同時使用壽命更長。這一特點對于編碼器的高精度要求以及電磁相容性要求非常重要。

ROTEX® GS有四種以顏色區分的不同硬度的彈性體，材質由軟到硬。因此可根據扭轉剛度、減振籌性能很容易選擇，以適應于不同場合。


防爆性能：

ROTEX® GS聯軸器非常適合應用在有防爆要求的場合。這種聯軸器已根據歐洲安全標準94/9/EC (ATEX 95)申請了防爆證書，防爆種類為2G，能在危險區域?yàn)?和2的傳動中使用。相關資料請參閱KTR網站www.ktr.com中的防爆證書，操作和安裝說明書。

選型：如果脹緊套軸套使用在有防爆要求的場合（不帶鍵槽的脹緊套軸套只適合防爆種類3），安全系數必須大于2（需校核峰值力矩，額定力矩和軸套的摩擦力矩）。
