椿本Tsubaki雙倍節距鏈

品牌英文名:TSUBAKI
品牌中文名:椿本
原產地:日本

品牌介紹

日本TSUBAKI（椿本）集團，1917年12月成立，現總部在日本大阪市北區中之島3－3－3（中之島三井大廈 6F）。椿本Tsubaki主要從事各種動力傳動裝置以及附件的制造銷售，椿本Tsubaki產品主要包括：Tsubaki傳動鏈，Tsubaki漲緊套（動力鎖），Tsubaki減速機，Tsubaki聯軸器，Tsubaki離合器，Tsubaki同步帶，Tsubaki滑輪，Tsubaki過載保護裝置等。

常用型號：: RF2040S、RF2050S、RF2060S、RF2080S 、RF2100S 、RF2120S、RF2160S

索取報價單
提交詢盤
在線咨詢

商品介紹

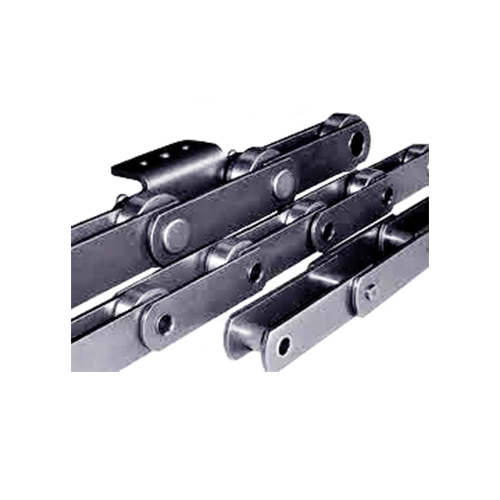

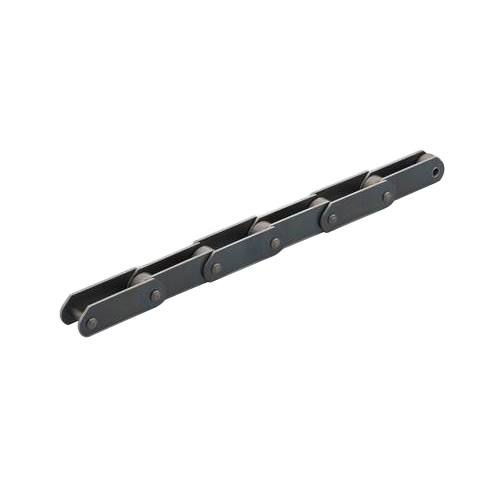

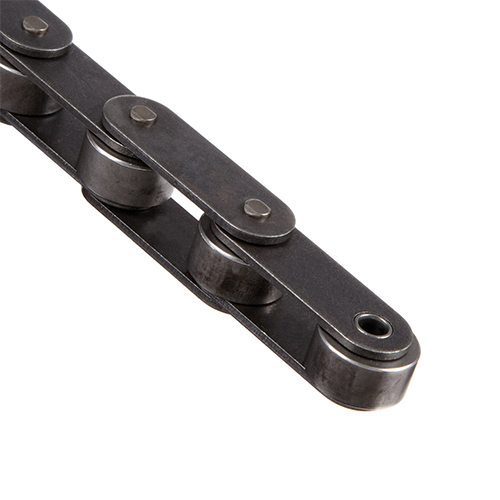

與帶附件RS型鏈相比，鏈條節距增加1倍(稱為雙倍節距)，鏈板形狀為直板形，帶附件的輸送用鏈條。

依照ISO1275的A型、ASME B29.100、JIS B1803規格。

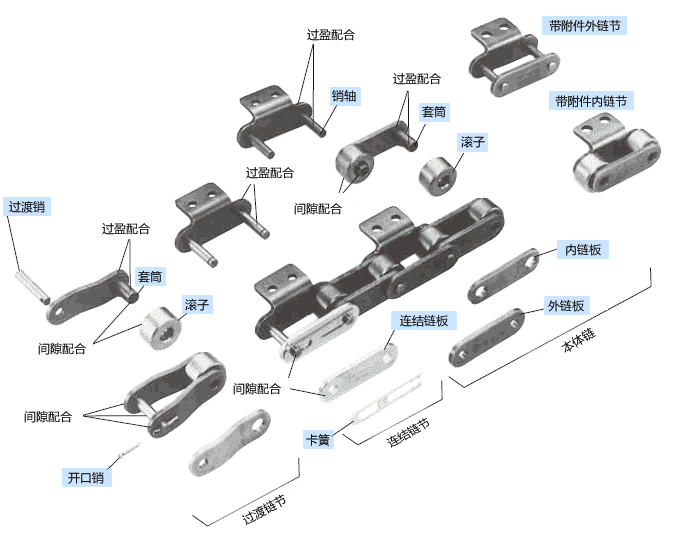

1.構造圖

鏈條的基本3個尺寸

以節距、滾子直徑、內鏈板內幅為基本3個尺寸。
如此尺寸均相同，鏈條·鏈輪具有兼容性。

單詞說明

*間隙配合: 軸和孔裝配時，有間隙(包括最小間隙等于零)的配合。; 此時，孔的公差帶在軸(銷軸或套筒)的公差帶之上。
*過盈配合: 軸和孔裝配時，有過盈(包括最小過盈等于零)的配合。; 此時，孔的公差帶在軸(銷軸或套筒)的公差帶之下。

2. 構成零部件

1. 鏈板		2. 銷軸
	銷軸為承受鏈條作用張力的零部件之一。銷軸或套筒壓入時孔徑的精度，會左右鏈條的品質。因此必須進行正確加工，制造出抗疲勞強度高、抗沖擊強度高的鏈板。		銷軸兩端被壓入在外鏈板的孔中，進行鉚接固定。(僅限空心銷和塑料組合鏈只是嵌入)。通過鏈板，承受剪斷和彎曲力的同時，當鏈條屈曲時，形成套筒的軸向滑動，以強度和耐磨損性作為重點來制造。
3. 套筒		4. 滾子
	套筒的兩端嵌壓入內鏈板，發揮作為銷軸和滾子的承受作用。經過各零部件承受復雜的力量，必須按照耐磨損性高的規格進行加工。		滾子和套筒間隙配合，可緩和咬合鏈輪時發生的沖擊，同時運行時滾子旋轉，使鏈條順暢地進行，為降低運行阻力做貢獻。耐磨損性非常重要。
5. 附件		6. 卡簧·開口銷
	附件上開有螺旋孔。詳細內容請參照 “ 標準附件種類 ”。		卡簧·開口銷為防止連結鏈板脫落，保持鏈條本來的強度的重要零部件。請勿遺忘，必須安裝。
7. 內鏈節		8. 外鏈節
	兩個套筒的兩端嵌壓入內鏈板，構成內鏈節。套筒的外周與滾子形式間隙配合。		兩根銷軸的兩端嵌壓入外鏈板。除連結鏈節外，銷軸壓入后，在端面上進行鉚接固定防止脫落(空心銷和塑料組合只進行壓入)。
