椿本Tsubaki耐粉塵軸承滾子輸送鏈

  • 品牌英文名:TSUBAKI
  • 品牌中文名:椿本
  • 原產地:日本
品牌介紹

常用型號：
RF10100DBR、RF10125DBR、RF10125DBF、RF10150DBR、RF10150DBF

1. 構造和特點

滾子和套筒之間插入住圓筒形滾柱的輸送鏈。通用輸送鏈的R滾子型和F滾子型，尺寸相同。

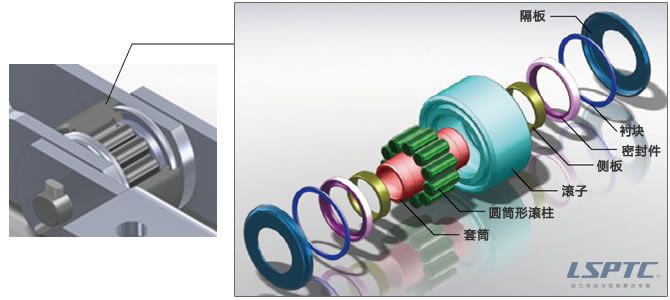

軸承滾子構造圖

軸承滾子構造圖

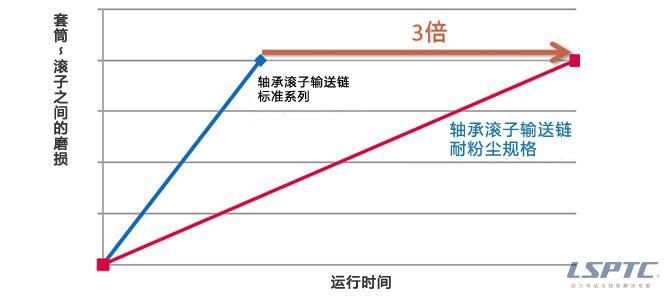

套筒～滾子之間的磨損壽命比較

套筒～滾子之間的磨損壽命比較

※敝公司試驗比 (無追加加油)

在粉塵環境下，磨損壽命是軸承滾子輸送鏈原有規格的3倍。

2． 滾子形狀

DBR型 DBF型
DBR型 圖 DBF型 圖

3． 型號表示例

RF10100 DB R - DT - 1L A2
(1) (2) (3) (4) (5) (6)
  1. (1) 鏈條尺寸
  2. (2) 耐粉塵規格
  3. (3) 滾子形式: R=R滾子, F=F滾子
  4. (4) 規格
  5. (5) 附件安裝間歇
  6. (6) 附件安裝間歇

4． 尺寸·最大容許張力·滾子容許負荷一覽表 (単位： kN)

鏈條尺寸 最大容許張力 滾子容許負荷
DBR型 DBF型 DBR?DBF型 R滾子 F滾子
DT規格 AT規格
RF10100DBR - 15.7 23.5 5.49 3.43
RF10125DBR RF10125DBF 15.7 23.5 5.49 3.43
RF10150DBR RF10150DBF 15.7 23.5 5.49 3.43
RF12200DBR RF12200DBF 26.5 36.3 8.34 5.49
RF12250DBR RF12250DBF 26.5 36.3 8.34 5.49
RF17200DBR RF17200EBF 34.3 54.9 14.1 9.81
RF17250DBR RF17250DBF 34.3 54.9 14.1 9.81
RF17300DBR RF17300DBF 34.3 54.9 14.1 9.81
RF26250DBR RF26250DBF 44.1 72.6 19.6 13.7
RF26300DBR RF26300DBF 44.1 72.6 19.6 13.7
RF26450DBR RF26450DBF 44.1 72.6 19.6 13.7
RF36300DBR RF36300DBF 67.7 97.1 27.5 18.6
RF36450DBR RF36450DBF 67.7 97.1 27.5 18.6
RF36600DBR RF36600DBF 67.7 97.1 27.5 18.6
  • DT規格:通用輸送鏈 AT規格:強力輸送鏈
  • 此鏈條不能在粉體埋沒的環境下的輸送使用。
  • 使用銷軸端部的油嘴，對此鏈條必須定期加油。
  • 此鏈條和通用輸送鏈具有兼容性，可使用原來使用的鏈輪。
  • 不能在腐蝕環境下(淋水或水中等)使用。
