1. 鏈條本體規格
-
采用特殊含油燒結制套筒,不加油也可長期使用 注)鋼制側置滾子需要加油。
-
容許張力為跟普通規格相同，為了容易辨別區分，內·外鏈板有黑染處理。
-
可使用溫度范圍： -10°C～50°C
-
薬請避免在藥品?水中或者洗滌?脫脂環境下使用。
-
最大尺寸可對應到RF2060。

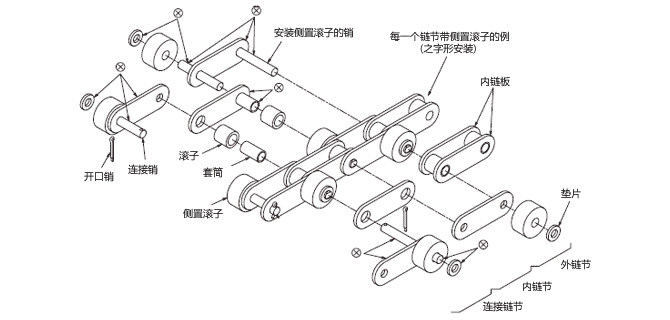

2. 構造
3. 型號表示例
|
RF2040
|
RP
|
-
|
LMC
|
-
|
NP
|
-
|
1L
|
SRPE
|
-
|
H
|
|
(1)
|
(2)
|
|
(3)
|
|
(4)
|
|
(5)
|
(6)
|
|
(7)
|
-
(1) 鏈條尺寸
-

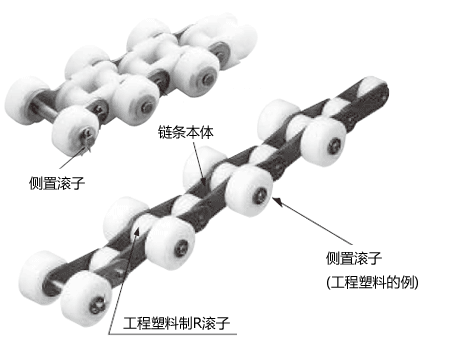

(2) 鏈條本體的滾子形式: S = S滾子, R = R滾子, RP = 塑料R滾子
-
(3) 鏈條形式: LMC = Lambda規格(和鏈條本體SS規格的組合沒有)
-
(4) 鏈條本體規格: 無記號 = 通用規格, NP = NP規格(鎳鍍處理)
-
(5) 側置滾子安裝間隔: 1L = 每一個鏈節
-

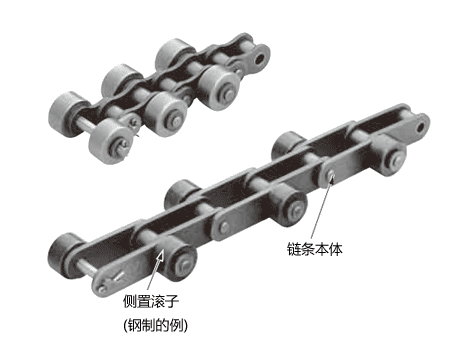

(6) 側置滾子的種類: SRP = 塑料滾子, SR = 鋼制滾子, SRPE = 導電滾子, SRPKV = KV滾子
-

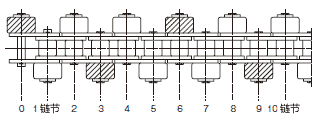

(7) 側置滾子安裝位置: T = 之字形, H = 對稱形
4. 尺寸?規格
※點擊型號就表示產品詳細信息
|
本體滾子
|
塑料側置滾子的種類
|
帶制動塑料側置滾子的種類
|
鋼制側置滾子的種類
|
|
塑料滾子
|
導電滾子
|
帶制動塑料滾子
|
帶彈簧制動導電滾子
|
鋼制滾子
|
|
鋼制
|
RF2040S-LMC-SRP
|
RF2040S-LMC-SRPE
|
RF2040S-LMC-SRPB
|
RF2040S-LMC-SRPBE
|
RF2040S-LMC-SR
|
|
RF2050S-LMC-SRP
|
RF2050S-LMC-SRPE
|
RF2050S-LMC-SRPB
|
RF2050S-LMC-SRPBE
|
RF2050S-LMC-SR
|
|
RF2060S-LMC-SRP
|
RF2060S-LMC-SRPE
|
RF2060S-LMC-SRPB
|
RF2060S-LMC-SRPBE
|
RF2060S-LMC-SR
|
|
RF2040R-LMC-SRP
|
RF2040R-LMC-SRPE
|
RF2040R-LMC-SRPB
|
RF2040R-LMC-SRPBE
|
RF2040R-LMC-SR
|
|
RF2050R-LMC-SRP
|
RF2050R-LMC-SRPE
|
RF2050R-LMC-SRPB
|
RF2050R-LMC-SRPBE
|
RF2050R-LMC-SR
|
|
RF2060R-LMC-SRP
|
RF2060R-LMC-SRPE
|
RF2060R-LMC-SRPB
|
RF2060R-LMC-SRPBE
|
RF2060R-LMC-SR
|
|
工程塑料
|
RF2040RP-LMC-SRP
|
RF2040RP-LMC-SRPE
|
RF2040RP-LMC-SRPB
|
RF2040RP-LMC-SRPBE
|
RF2040RP-LMC-SR
|
|
RF2050RP-LMC-SRP
|
RF2050RP-LMC-SRPE
|
RF2050RP-LMC-SRPB
|
RF2050RP-LMC-SRPBE
|
RF2050RP-LMC-SR
|
|
RF2060RP-LMC-SRP
|
RF2060RP-LMC-SRPE
|
RF2060RP-LMC-SRPB
|
RF2060RP-LMC-SRPBE
|
RF2060RP-LMC-SR
|
-
訂貨后生產品。
-
鏈條本體是對除去側置滾子以外部分鏈條略稱。
-
鏈條本體為Lambda規格時,必須對鋼制側置滾子進行必要的加油。
|
